Augmented Reality für Schallintensitäts- und Schallleistungsmessungen
Visuelle Darstellungen helfen zu verstehen, wo ein Produkt besonders viel Schall erzeugt und wie hoch die Schallleistung ist. Das Sound-Intensity-Modul ASM 30 der ArtemiS SUITE bietet die Möglichkeit, Schallintensitäten zur Bestimmung der Schallleistung nach ISO 9614-1 zu bestimmen oder Schallintensitätskarten zu erstellen, mit denen sie schnell die Quellen des Schalls bestimmen können.
Das geht unerwartet einfach, denn die Assistenzfunktionen der Software führen auch unerfahrene Anwender:innen sicher durch die Arbeitsschritte. Das Problem bei solchen Messungen war bisher eher ein von der Software unabhängiges: Laut Norm erfordern die Messungen ein Messgitter – eine in viele Teilflächen unterteilte Hüllfläche – um das Objekt, das man messen möchte, herum. Das bedeutet: Man muss reale, physische Konstruktionen bauen, was einen hohen Rüstaufwand bedeutet. Die Messungen gestalten sich somit aufwendig und kompliziert.
Augmented Reality (AR) macht ein reales Messgitter überflüssig

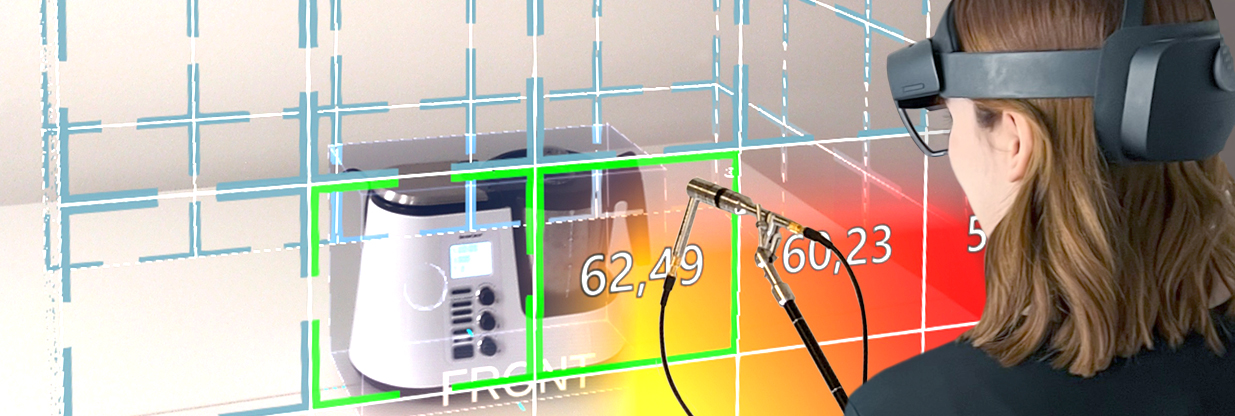

Wir setzen daher auf die AR-Lösung von HoloMetrix. Gemeinsam mit dem innovativen Frankfurter Startup haben wir eine Schnittstelle zwischen der AR-Lösung und unserer Software ArtemiS SUITE entwickelt. Die Augmented-Reality-Lösung von HoloMetrix projiziert ein dreidimensionales virtuelles Messgitter auf den Bildschirm einer AR-Brille und überlagert damit das reale Testobjekt und die Messsonde, deren Ausrichtung sich am Messgitter orientiert. Zudem blendet sie die Schallleistungen von schon gemessenen Teilflächen farbig ein. Das System visualisiert die normkonformen Messpositionen automatisch auf der AR-Brille, Anwender:innen müssen sie nicht mehr aufwendig ausmessen.

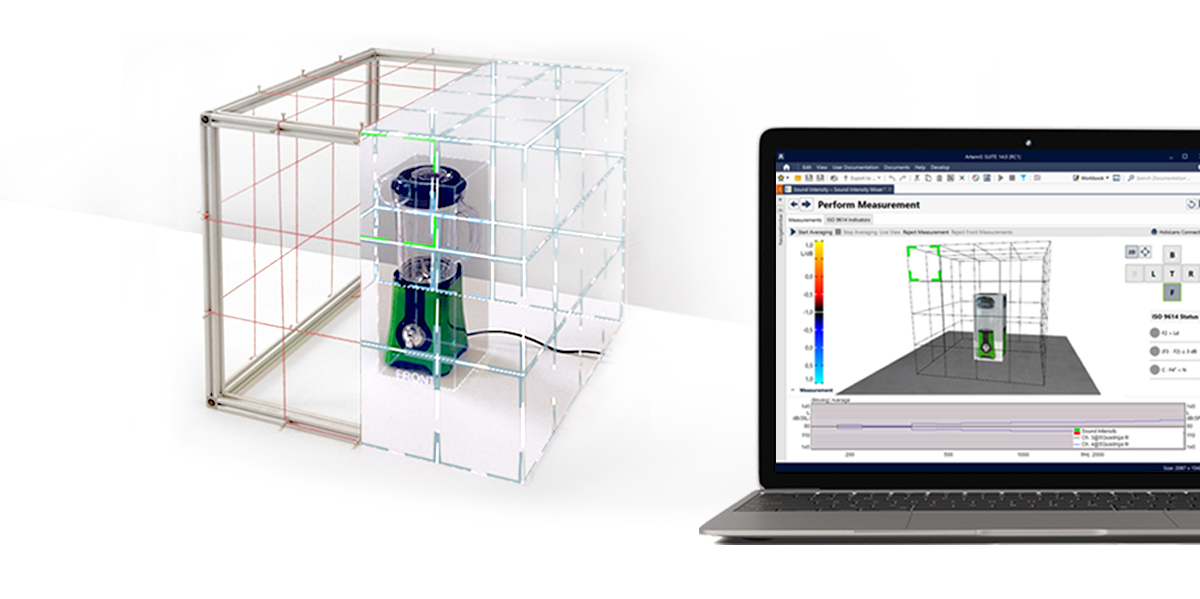

Ohne den erheblichen Rüstaufwand werden die akustischen Messungen zeiteffizienter und in Kombination mit ArtemiS SUITE intuitiver. Außerdem ergeben sich zusätzliche Synergieeffekte: Zum Beispiel konfigurieren Anwender:innen zunächst den Versuchsaufbau in der ArtemiS SUITE und übertragen ihn anschließend mit nur einem Klick auf die AR-Brille.
Hier haben wir die Möglichkeiten der Software Artemis SUITE mit dem Sound-Intensity-Modul übersichtlich aufgelistet:
- Schallintensitäts-Messungen zur Bestimmung der Schallleistung nach ISO 9614-1
- Unterstützung beim Troubleshooting durch Schallintensitätskartierung zur schnellen Quellenlokalisierung
- Assistenzfunktionen, die durch die Messungen führen
- Automatische Qualitätskontrollen mit akustischem oder optischem Feedback
- Workflow-Konzept: einzelne Konfigurations- und Messschritte speichern und wiederholen
- 3D-Modellerstellung inklusive zugehörigem Gitternetz vereinfacht das Handling bei der Konfiguration und Durchführung der Messung
- Eine Schallintensitätskarte, die auf das 3-D-Gitter überlagert werden kann
- Report Funktion: Zusammenfassung der Ergebnisse, Abbildungen und Diagramme entsprechend der Norm oder individuell angepasst
- Template-Funktion: Umfangreiche Reports einfach erstellen
- Dank modularem Aufbau: Weitere, über die Schallleistung hinausgehende Analysen
- Verschiedene Frontends zur Datenakquise
- Unkomplizierte mobile Messungen mit Systemen mit integriertem Akku (SQuadriga III und SQobold)
Und dies sind die zusätzlichen Benefits und Performancesteigerungen durch die AR-Lösung von HoloMetrix
- Die Augmented Reality steigert die Effizienz durch deutlich reduzierten Rüstaufwand. Physische Messgitter aus Hilfsrahmen mit Drähten oder händisches Ausmessen der Messpositionen werden obsolet
- Sie positionieren die Messsonde mit Hilfe eines virtuellen Messgitters, das Sie auf einer AR-Brille dem realen Testaufbau überlagert sehen
- Die Augmented Reality führt Nutzer:innen durch die gesamte Messprozedur, visualisiert den Messfortschritt und überlagert die Messergebnisse in Form einer Schallintensitätskarte mit Messwerten
- Die Schnittstelle zur Software ArtemiS SUITE von HEAD acoustics ermöglicht es Ihnen, auf die gewohnten Funktionalitäten des Schallintensitätsmoduls der ArtemiS SUITE zuzugreifen und bietet eine Reihe von zusätzlichen Synergieeffekten
- Weil schallfeldbeeinflussende Hilfskonstruktionen wegfallen, werden die Messungen genauer
Ausgezeichnete Innovation
Dass eine solche Innovation Wellen schlägt, ist klar. Deshalb wurde die HoloMetrix GmbH für diese Positionierungshilfe im Mai 2022 in Berlin mit dem goldenen German Innovation Award des Rats für Formgebung in der Wettbewerbsklasse »Excellence in Business to Business« im Bereich »Machines & Engineering« ausgezeichnet. Der Award würdigt Unternehmen, die in herausragender Weise mit neuen, zukunftsweisenden Technologien, Verfahren oder Dienstleistungen überzeugen. Mit dieser Lösung bietet HEAD acoustics eine umfassende und maximal effiziente Möglichkeit, die Schallleistung nach ISO 9614-1 zu bestimmen und Schallintensitätskarten zu erstellen.
Hier finden Sie alle Informationen zur ArtemiS SUITE und ihrem Sound Intensity-Modul.
Hier finden Sie alle Informationen zur Augmented-Reality-Lösung von HoloMetrix.
